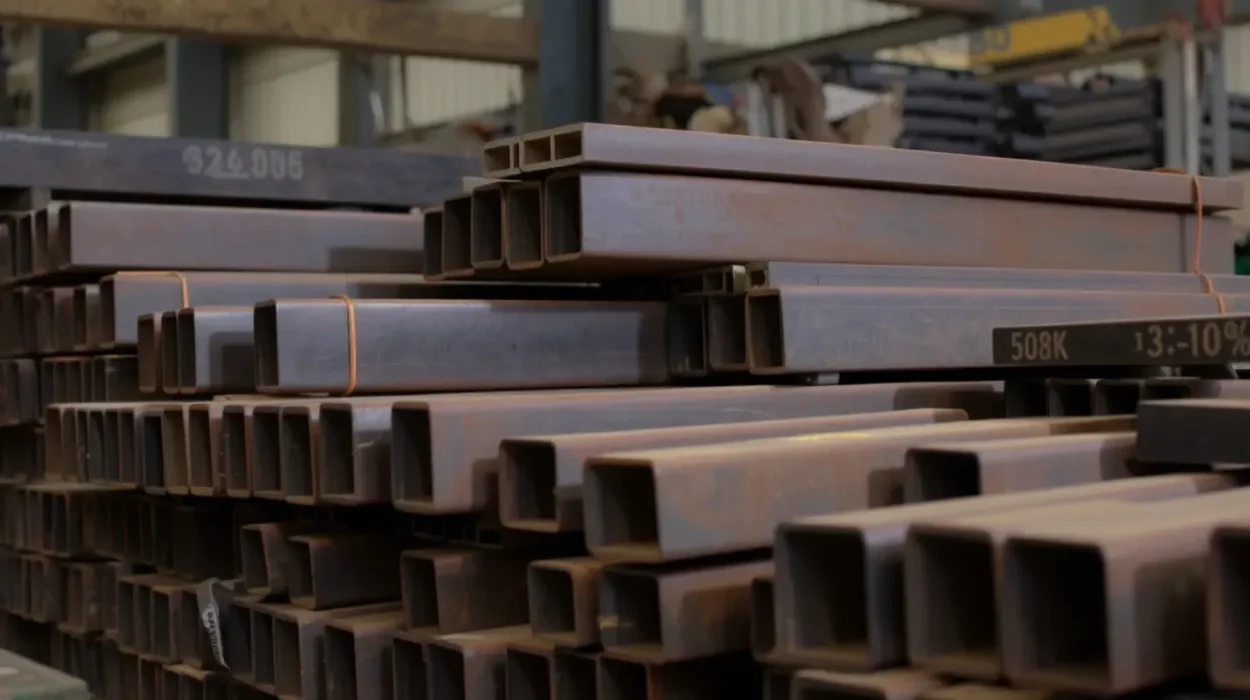

Что представляет собой профильная электросварная труба
Профильная электросварная труба — это полая металлическая конструкция, у которой сечение выполнено не круглым, а квадратным или прямоугольным. Такое решение меняет распределение металла по периметру и помогает по-разному работать на изгиб и сжатие. В обозначении обычно указывают ширину и высоту сечения в миллиметрах, затем толщину стенки; например, запись 40×20×2 означает стороны 40 и 20 мм при стенке 2 мм.
Материалом чаще служит стальная полоса, которую формуют в замкнутую трубу и соединяют продольным швом. После сварки изделие калибруют, чтобы выдержать форму сечения и уменьшить отклонения по размерам. Шов остается зоной, где контроль особенно строгий, потому что именно там появляются непровар, смещение кромок и трещины. Подробнее о характеристиках и доступных типоразмерах можно узнать на https://saryarka.by/.
Квадратное и прямоугольное сечение
Квадратное сечение дает более равномерную работу трубы при нагрузках, которые приходят с разных направлений. Прямоугольное сечение ведет себя иначе: при одинаковой массе оно обычно жестче в плоскости, где большая сторона стоит вертикально, и слабее в другом направлении. Поэтому две трубы с близкими размерами могут иметь разную несущую способность в составе одной и той же конструкции.
Форма сечения определяет не только внешний вид, но и характер деформации. Чем больше расстояние между крайними волокнами металла, тем выше сопротивление изгибу при тех же затратах материала.
Как получают трубу с продольным швом
Заготовку подают в линию формовки, где ее постепенно сгибают до замкнутого профиля. Затем кромки сваривают по длине, после чего трубу охлаждают и пропускают через ролики для окончательной геометрии. Продольный шов соединяет кромки металлической полосы и должен иметь равномерную ширину, без прожогов и наплывов.
Геометрия и шов определяют поведение трубы под нагрузкой.
Размеры, толщина стенки и их влияние на свойства
Размер сечения и толщина стенки связаны между собой через жесткость, массу и допустимую нагрузку. При увеличении стороны профиля возрастает момент сопротивления, а значит, труба меньше прогибается на пролете. При увеличении толщины стенки растет масса погонного метра и запас металла в зоне напряжений. Для таких изделий обычно используют стенки от 1,5 до 8 мм, а в более нагруженных узлах — и больше, если это предусмотрено расчетом.
Масса зависит не только от толщины, но и от периметра сечения. У прямоугольной трубы при одинаковой толщине одна длинная сторона может заметно менять поведение профиля, поэтому одинаковая по внешним размерам труба может вести себя по-разному после установки.
| Обозначение | Что означает | Практический смысл |
|---|---|---|
| 20×20×1,5 | Квадрат со стенкой 1,5 мм | Легкие элементы, где нагрузка невысока |
| 40×20×2 | Прямоугольник, 40 и 20 мм, стенка 2 мм | Каркасы и рамы с направленной жесткостью |
| 60×60×3 | Квадратный профиль со стенкой 3 мм | Опоры и узлы с повышенной нагрузкой |
| 100×50×4 | Прямоугольный профиль со стенкой 4 мм | Элементы, где нужен больший запас по изгибу |
Как сечение связано с жесткостью и прочностью
Жесткость растет не только от толщины, но и от того, как далеко металл расположен от центра сечения. Квадратный профиль удобен там, где нагрузка идет с нескольких сторон. Прямоугольный профиль выбирают, когда направление изгиба заранее известно и можно развернуть большую сторону так, чтобы она работала на сопротивление прогибу.
Если пролет увеличивается, требования к жесткости возрастают быстрее, чем кажется по внешнему виду трубы. Поэтому одинаковое сечение на короткой стойке и на длинной балке дает разный результат.
Масса, длина и допуски по геометрии
Длина поставки бывает мерной, немерной и кратной. Это влияет на раскрой и число стыков в конструкции. Для монтажа также проверяют кривизну, овальность, перекос граней и разброс размеров. При заметном отклонении деталей усложняется сопряжение, а зазоры в узлах растут.
На практике оценивают и массу погонного метра: она помогает сопоставить расчетную нагрузку с реальной металлоемкостью конструкции. Чем толще стенка, тем выше масса, но и выше сопротивление локальной деформации в месте крепления.
Где применяют разные типоразмеры
Область применения зависит от нагрузки, длины пролета и способа крепления. Тонкостенные профили используют в легких каркасах и декоративных элементах, а трубы с большей стенкой — в опорах, несущих рамах и узлах, где возникает сосредоточенное усилие. При сварке и болтовом соединении проверяют, чтобы стенка не деформировалась в месте отверстия или шва.
Каркасы, опоры, ограждения
Для каркасов обычно подходят небольшие и средние типоразмеры, где требуется сочетание малого веса и достаточной жесткости. Для опор и стоек чаще берут более толстую стенку, чтобы уменьшить риск потери устойчивости. В ограждениях профиль работает как стойка и как перемычка, поэтому ориентируют его с учетом направления возможного изгиба.
- малые сечения — для легких рам и заполнения;
- средние — для каркасов и перемычек;
- крупные и толстостенные — для опор и несущих узлов.
Металлоконструкции, рамы и элементы крепления
В металлоконструкциях профильная труба служит основой рам, ферм, площадок и закладных узлов. При выборе учитывают не только расчетную нагрузку, но и способ соединения: сварка требует чистой кромки и стабильной геометрии, а крепление болтами — достаточной толщины стенки в зоне отверстия. Слабое место часто возникает не в середине пролета, а в узле соединения.
- Проверяют размеры сечения и толщину стенки.
- Сравнивают длину пролета с ожидаемым прогибом.
- Оценивают тип соединения и место сверления или сварки.
- Сопоставляют условия эксплуатации с возможной коррозией.
Как оценивают качество и пригодность к нагрузке
Пригодность трубы определяют по состоянию шва, поверхности и геометрии. Критичными считают трещины, непровар, прожоги, расслоения, сильную кривизну и нарушение размеров, из-за которого не сходятся узлы. Если профиль идет в ответственный каркас, даже небольшой перекос граней способен затруднить монтаж и изменить распределение усилий.
Шов, поверхность и точность размеров
Поверхность должна быть без глубоких раковин, надрывов и следов сильного окалинообразования в зоне, где ожидается сварка или окраска. Шов проверяют визуально и, при необходимости, неразрушающими методами. Точная геометрия нужна потому, что ошибка в миллиметрах
на одном элементе может дать заметный перекос всего узла.
Коррозионная стойкость и ограничения применения
Сталь без защиты быстрее теряет сечение при постоянной влажности, конденсате и контакте с агрессивной средой. Для таких условий используют грунтование, окраску, цинковое покрытие или конструктивную защиту от задержки воды. Если труба стоит в зоне, где возможны удары, вибрация или высокая влажность, запас по толщине стенки и качеству покрытия становится частью расчета ресурса.
Ограничение связано и с температурой эксплуатации: при сильном нагреве, морозе или циклических нагрузках изменяется поведение шва и возрастает риск усталостных дефектов. Поэтому одинаковый профиль не всегда подходит для всех узлов без дополнительной проверки.
